Пробоотборные системы FITOK — системы отбора проб газа и жидкостей
Системы отбора проб газа и жидкостей, пробоотборники, цилиндры, узлы подготовки пробы, газовые панели и интегрированные сборки FITOK.
Пробоотборные системы для газа и жидкостей
Пробоотборные системы предназначены для организованного отбора пробы из технологического процесса и её дальнейшей передачи в контейнер, пробоотборный цилиндр, лабораторию или аналитическое оборудование. В зависимости от задачи пробоотборное устройство может работать с газом, сжиженным газом или жидкостью и включать необходимые соединения, клапаны, трубки, регуляторы, блоки управления и другие компоненты.
Главная задача пробоотбора — получить пробу, которая подходит для последующего анализа и при этом отбирается в контролируемом режиме. Решения компании FITOK представлены сериями для различных задач отбора, подготовки и транспортировки пробы. Конструкция системы определяется свойствами среды, давлением, температурой, требуемым расходом, способом транспортировки пробы и требованиями конкретного технологического процесса. Поэтому готовые пробоотборные системы и пробоотборники подбирают не только по серии, но и по условиям эксплуатации.
Отбор газовой пробы с учётом давления, соединений, режима подачи и дальнейшей передачи в цилиндр или аналитическую линию.
Пробоотборные решения для жидких сред с подбором типа контейнера, материалов и схемы соединения с технологической линией.
Подготовка и передача пробы в лабораторные или аналитические системы, когда важны стабильные условия отбора и контроль параметров.
Системы отбора проб
Как устроен пробоотбор и из каких блоков состоит система
Пробоотборная система связывает технологическую линию с точкой накопления или анализа пробы. Конкретное исполнение зависит от среды и схемы процесса. В состав могут входить пробоотборники, ручные или автоматические клапаны, трубки, фитинги, регуляторы давления, фильтры, датчики, соединения для контейнера или цилиндра, а также специальные блоки подачи и управления.
Для газовых сред важны контроль давления и герметичность соединений. Для жидкостей дополнительно учитывают свойства продукта, совместимость материалов и способ заполнения контейнера. Если проба после отбора поступает на анализаторы, система подготовки должна обеспечивать условия, необходимые для работы аналитического оборудования.
Типовая логика работы
- 1Подключение к технологическому процессу или трубопроводу в предусмотренной точке пробоотбора.
- 2Управление потоком через клапаны и другие компоненты в соответствии с выбранным режимом.
- 3Подготовка пробы по давлению, температуре или другим параметрам, если это предусмотрено системой.
- 4Подача в пробоотборный цилиндр, контейнер, лабораторную ёмкость или на аналитическую линию.
Варианты пробоотборных систем в каталоге

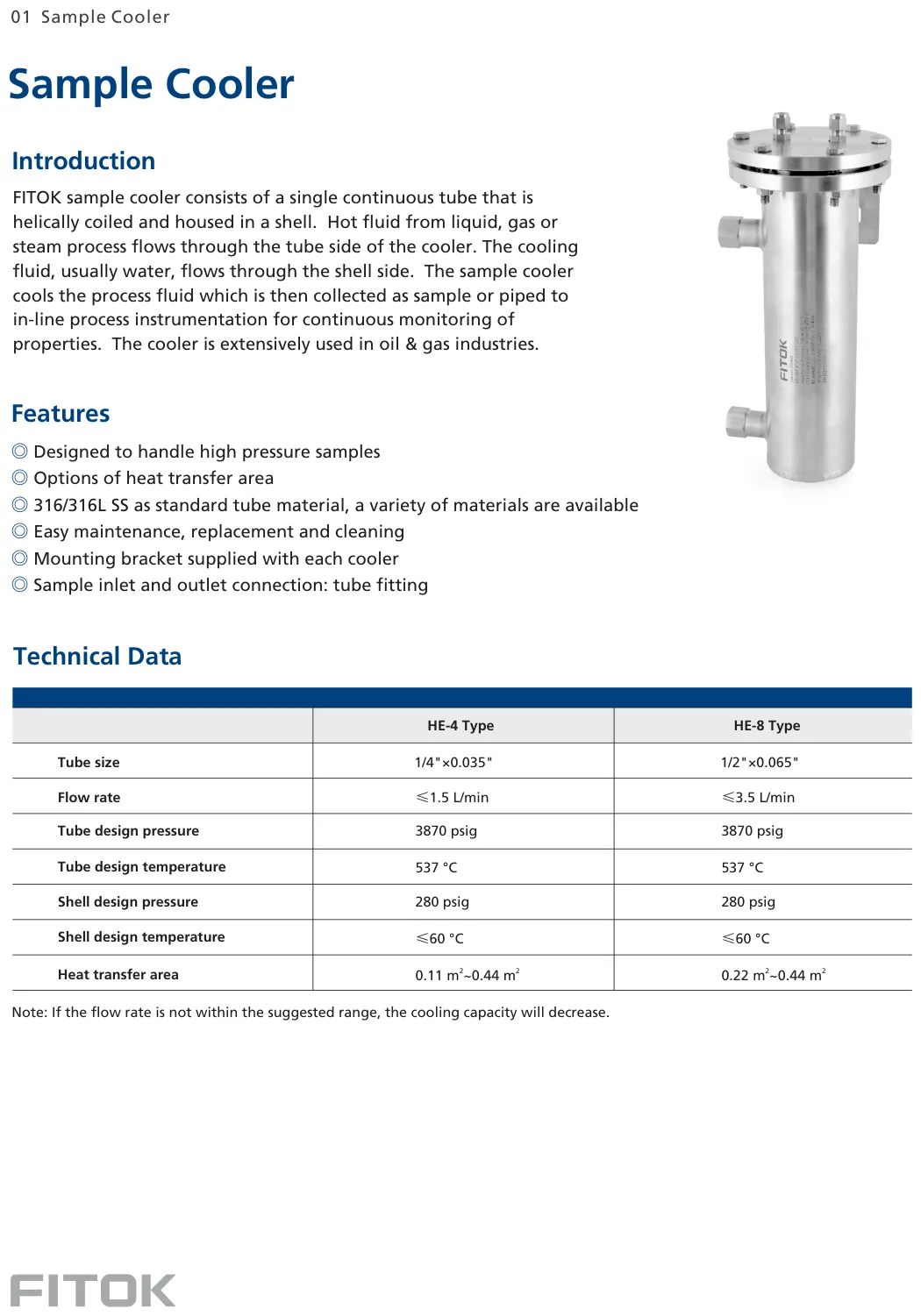

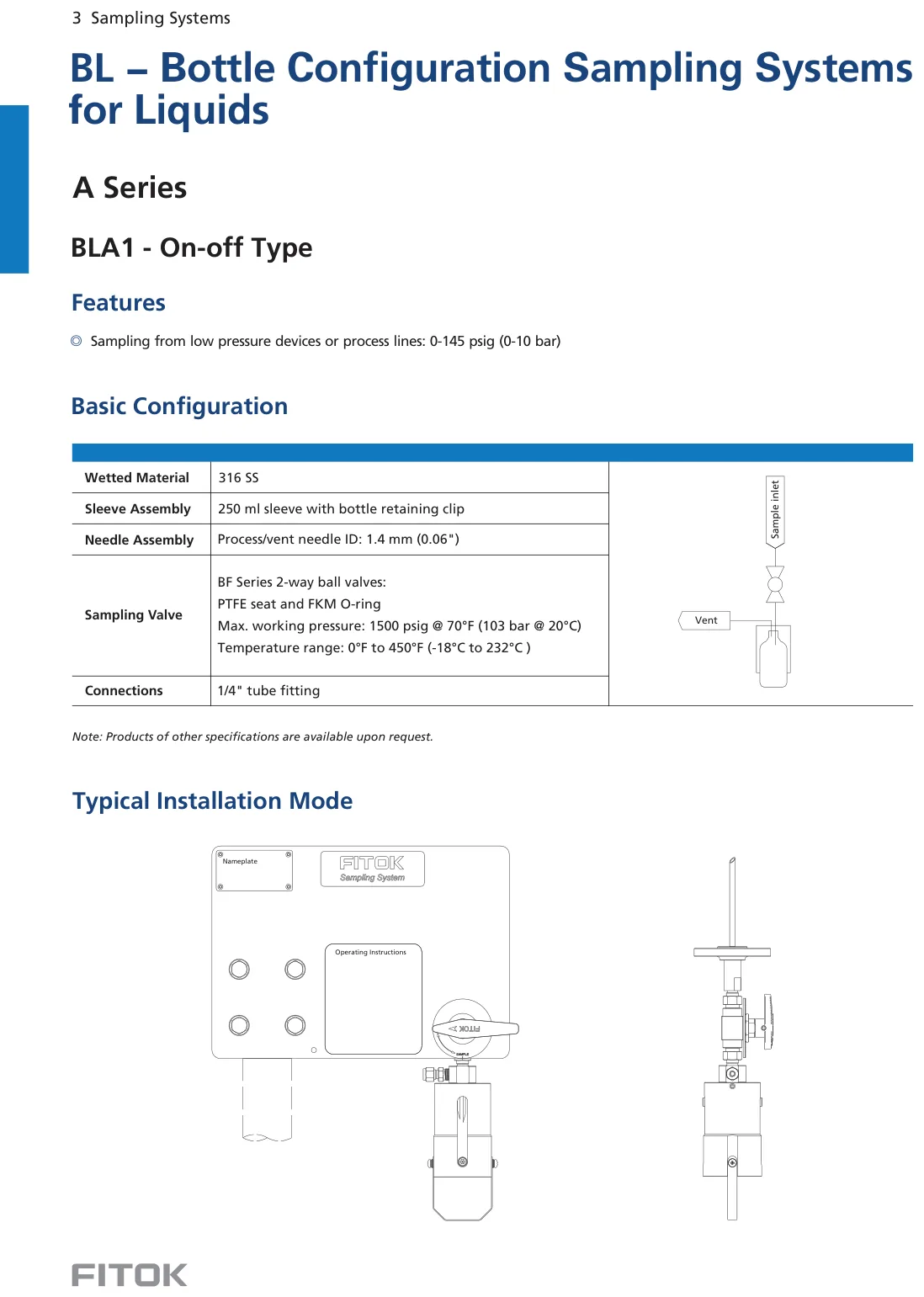

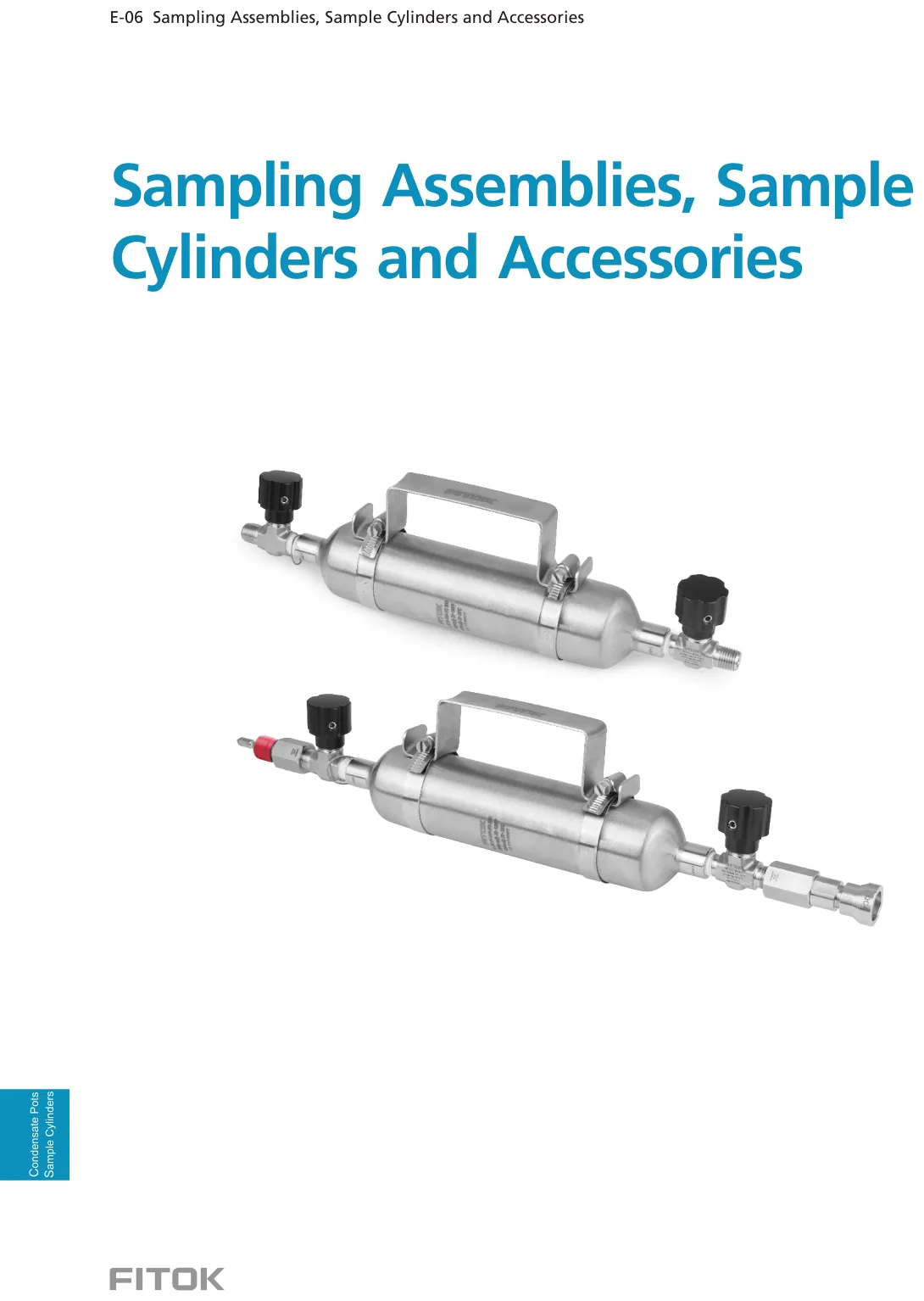

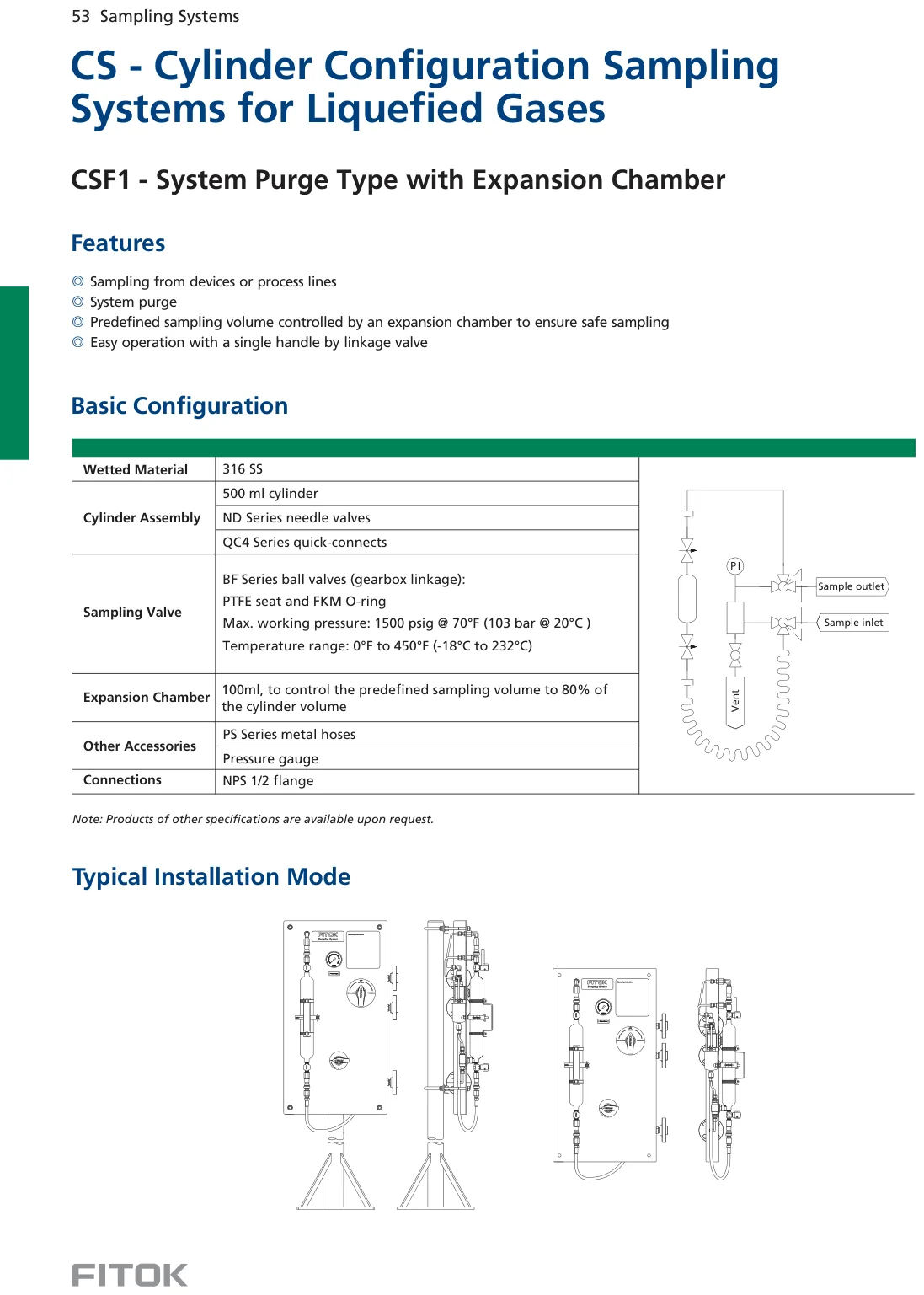

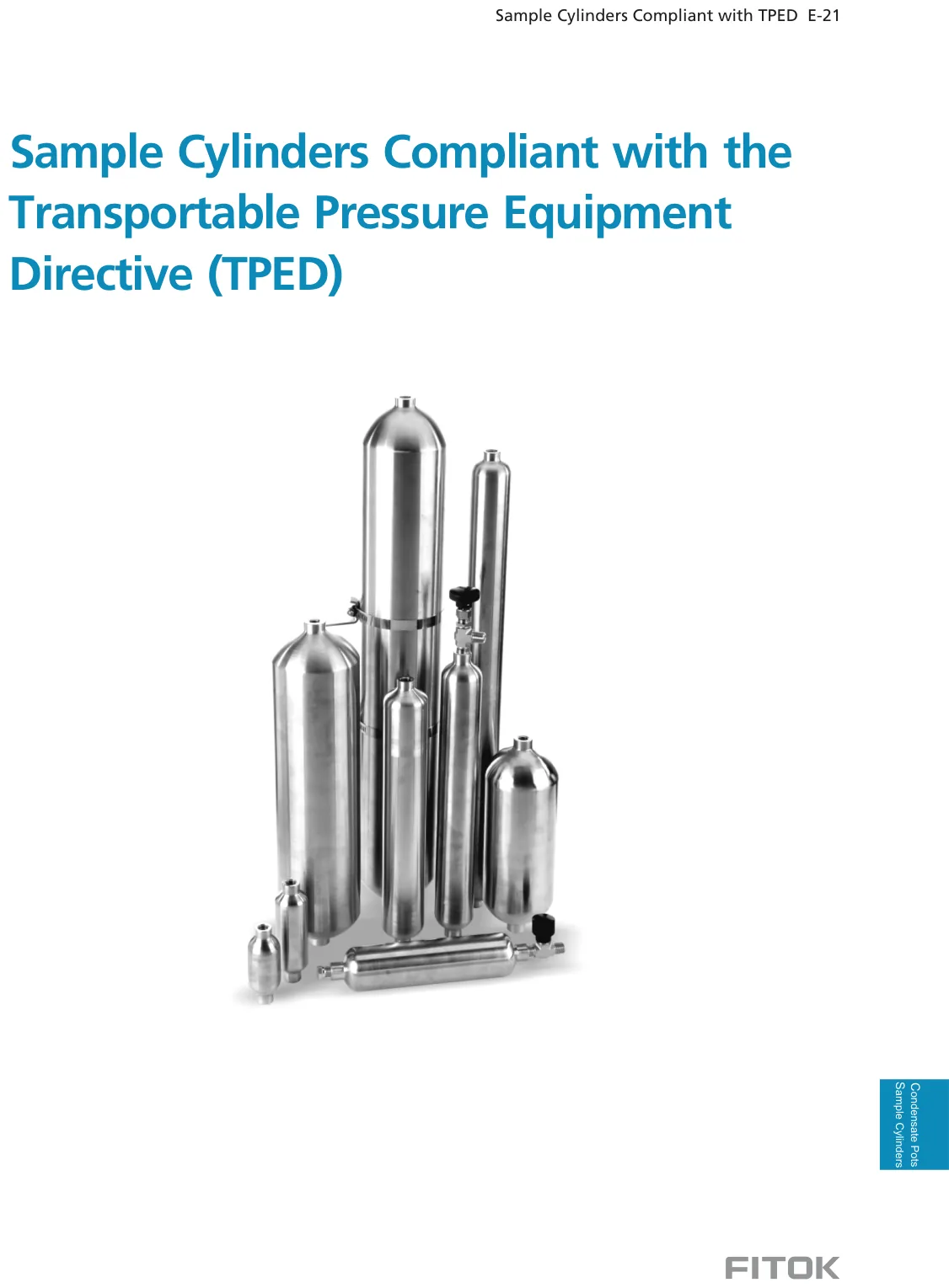

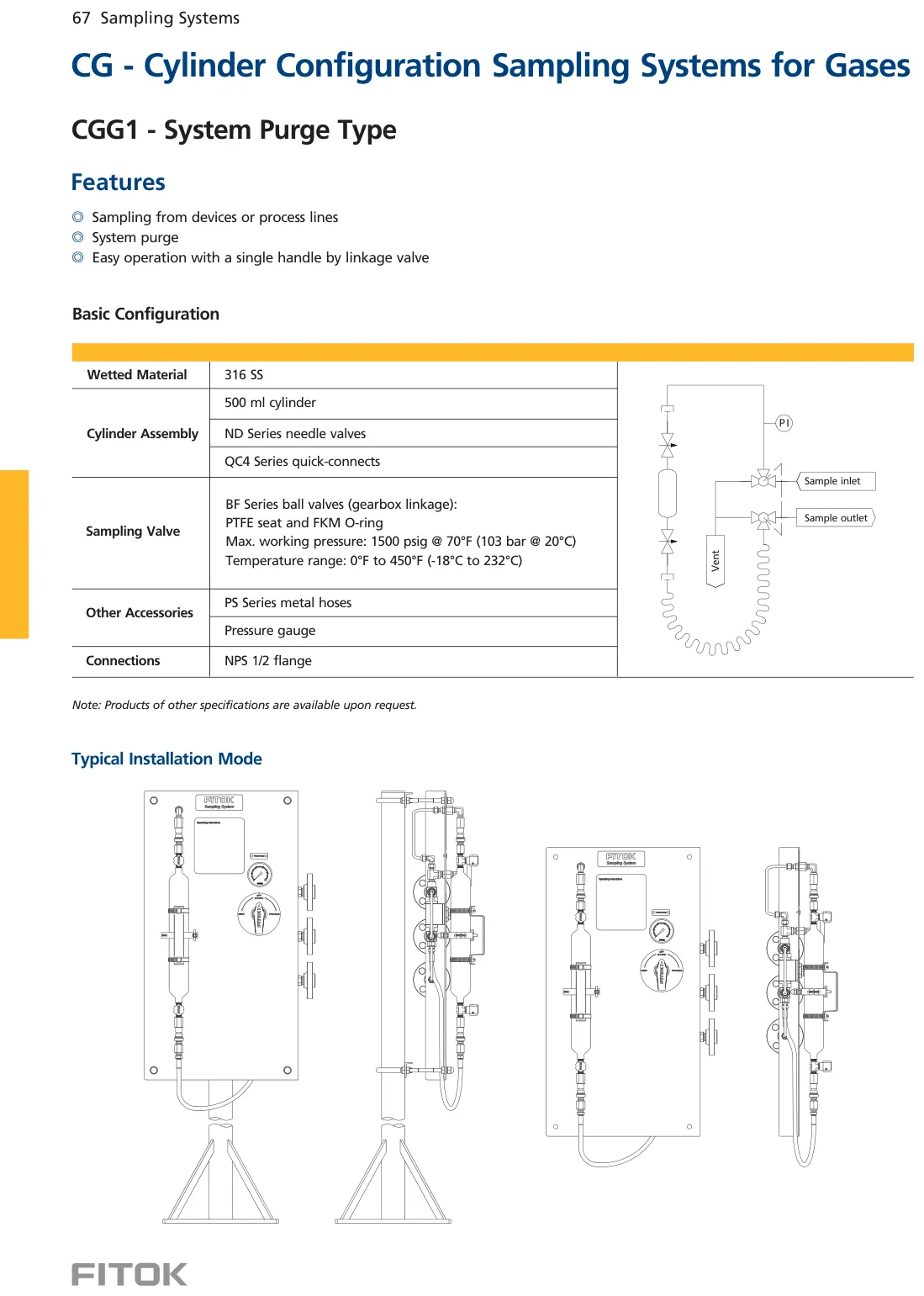

В разделе представлены серии для различных сценариев пробоотбора. На странице есть bottle configuration sampling systems для жидкостей, cylinder configuration sampling systems для газа и сжиженных газов, пробоотборные цилиндры и аксессуары, sample handling systems, охладители проб, а также интегрированные газовые системы и панели.
Исполнения с бутылочной или цилиндрической конфигурацией выбираются по типу среды и требованиям к хранению и транспортировке пробы.
Sample handling systems и связанные устройства применяются там, где перед анализом требуется организовать подачу и подготовку отобранной среды.
Комплектные панели объединяют компоненты в единую конструкцию для управления, распределения или подготовки газа в рамках заданного процесса.
Как подобрать систему отбора проб
Для корректного подбора пробоотборной системы нужно определить параметры процесса и ожидаемый результат анализа. Одного названия среды недостаточно: одинаковый газ или жидкость могут отбираться в разных условиях давления, температуры и расхода. Технические характеристики конкретной серии следует сопоставлять с требованиями установки и внутренней схемой пробоотборного шкафа или панели.
| Среда | Газ, сжиженный газ, жидкость или другой продукт, для которого предназначено выбранное исполнение. |
|---|---|
| Давление и температура | Рабочие параметры технологической линии и допустимые характеристики компонентов системы. |
| Способ отбора | Ручное или автоматическое управление, отбор в контейнер, цилиндр либо передача на анализатор. |
| Материалы | Материалы корпуса, трубок, клапанов и уплотнений должны соответствовать рабочей среде и условиям эксплуатации. |
| Соединения | Тип соединений определяют по трубопроводу, существующей арматуре и схеме монтажа. |
| Назначение пробы | Лабораторный анализ, контроль качества, мониторинг процесса или подача на стационарные анализаторы. |
Газовые панели и сборки

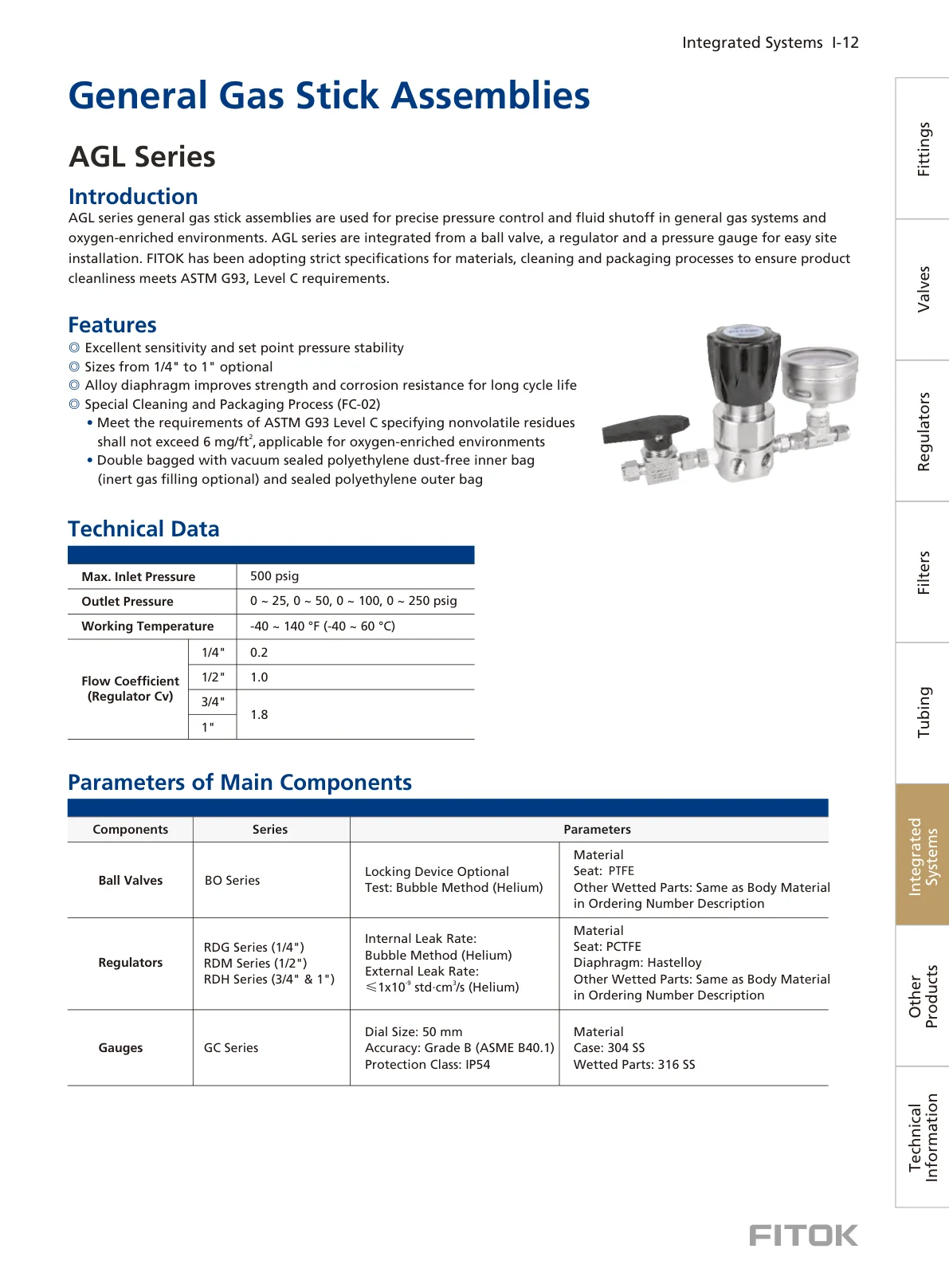

Integrated gas systems
Пробоотборные шкафы, панели и линии подготовки
В промышленном применении пробоотборные узлы могут размещаться на панели или внутри шкафа. Такое исполнение позволяет объединить необходимые клапаны, датчики, регуляторы и соединения в одной конструкции, упростить управление потоками и организовать обслуживание оборудования. Состав шкафа определяется схемой процесса и требованиями к конкретной среде.
Если проба транспортируется от точки отбора к анализатору или в лабораторию, учитывают длину линии, свойства газа или жидкости, давление, температуру и необходимый режим подачи. Для отдельных применений могут использоваться специальные устройства охлаждения, подготовки или переключения потоков.
Лабораторный и промышленный анализ
Пробоотборники применяются там, где требуется получить образец продукта для лабораторных исследований либо передать пробу на аналитические приборы. Важно, чтобы способ отбора соответствовал задаче анализа и не противоречил требованиям технологического процесса.
Для систем мониторинга состав компонентов выбирают с учётом режима работы анализаторов, требуемого расхода, характеристик среды и возможности безопасного обслуживания. Анализаторы могут предъявлять разные требования к давлению, температуре и стабильности подачи, поэтому пробоотборная линия должна формироваться в соответствии с техническими условиями аналитического оборудования и задачами контроля качества. Надёжность готового решения зависит не от одного клапана или цилиндра, а от совместимости всех элементов пробоотборной линии.
Частые вопросы о системах отбора проб
Что такое пробоотборная система?
Это комплект оборудования для контролируемого отбора пробы из процесса и её передачи в контейнер, цилиндр, лабораторию или аналитическое устройство.
Чем пробоотборник отличается от всей системы?
Пробоотборник может быть отдельным устройством или частью более крупной системы, которая также включает клапаны, соединения, линии, блоки подготовки и другие компоненты.
Можно ли отбирать пробы газа и жидкости одним решением?
Выбор зависит от назначения конкретной серии. Для газа, сжиженных газов и жидкостей в каталоге представлены разные конфигурации, поэтому совместимость нужно проверять по техническим данным изделия.
Какие данные нужны для подбора?
Полезно указать тип среды, давление, температуру, требуемый расход, способ отбора, назначение анализа, тип контейнера и существующие соединения. Для сложных задач можно подготовить опросный лист.
Когда нужен пробоотборный цилиндр?
Цилиндры используются в тех решениях, где пробу требуется накопить и затем передать на дальнейший анализ или транспортировку. Конкретный тип выбирают по среде и параметрам системы.
Как заказать систему?
Выберите подходящую серию, изучите технические данные и отправьте запрос. Для комплексной конфигурации укажите параметры процесса и необходимый комплект. Условия доставки уточняются при оформлении заказа.
Подбор пробоотборной системы FITOK
Для подбора укажите рабочую среду, давление, температуру, требуемый способ отбора, назначение пробы и параметры подключения. Это позволит сопоставить серии и определить подходящий тип пробоотборника, цилиндра, панели или интегрированной системы.
PDF-каталоги (добавлено)
Отдельные страницы с описанием и ссылкой на PDF.
